[MFC] Radio Button 컨트롤 (라디오 버튼)

Radio Button 이란?

Check Box와 비슷하지만 약간은 다른 선택형 컨트롤 입니다.

Check Box는 일반적으로 다수의 Check Box를 선택할 수 있지만,

Radio Button은 일반적으로 한 Group 안에서 하나의 선택만 할 수 있도록 유도하는 선택형 컨트롤 입니다.



Radio Button도 Check Box와 마찬가지로 Button 입니다.

---

Radio Button 생성

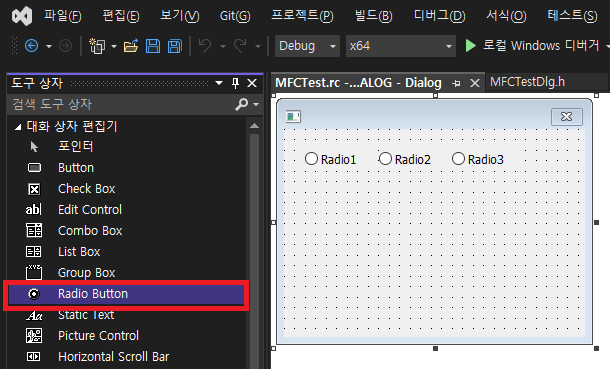

"도구 상자" 에서 "Radio Button"을 선택하여 생성합니다.



Radio Button은 "Group" 설정을 해야합니다.

Group 설정에는 다음과 같은 요구 조건이 필요합니다.

1. Group 의 가장 첫 번째 Radio Button 컨트롤은 "Group 속성"이 "True"
2. 한 Group에 있는 Radio Button 컨트롤의 ID는 "순차적"



1. Group 의 가장 첫 번째 Radio Button 컨트롤은 "Group 속성"이 "True"

먼저 첫 번째 요소인 "첫 번째 Radio Button 컨트롤의 Group 속성이 True" 를 봅시다.

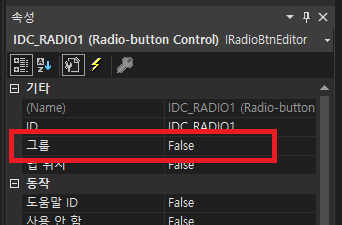

속성에서 "그룹(Group)" 이라는 것이 존재하는데 해당 그룹의 첫 번째 컨트롤은 이 값이 True여야 합니다.

(해당 그룹의 시작을 알리는 겁니다. 즉, 컨트롤 ID가 순차적으로 흐르다가 어떤 특정 컨트롤 ID의 Group 요소가 true를 만나게 되면 그 전까지의 컨트롤 까지를 하나의 그룹으로 보게 됩니다.)

이런 식으로 Group을 짜게 되는 것이지요.

2. 한 Group에 있는 Radio Button 컨트롤의 ID는 "순차적"

두 번째는 컨트롤의 ID는 순차적이어야 한다는 것입니다.

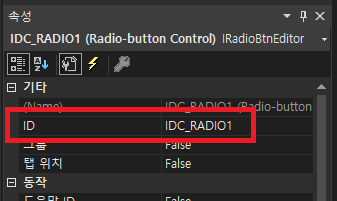

우리가 생성한 컨트롤에는 ID라는 것이 부여됩니다.

이 ID는 define으로 정의된 숫자값으로 "Resource.h"에 정의되어 있습니다.

//{{NO_DEPENDENCIES}}
// Microsoft Visual C++에서 생성한 포함 파일입니다.
// MFCTest.rc에서 사용되고 있습니다.
//
#define IDD_MFCTEST_DIALOG              102
#define IDR_MAINFRAME                   128
#define IDC_RADIO1                      1005
#define IDC_RADIO2                      1006
#define IDC_RADIO3                      1007
#define IDC_RADIO4                      1008

// Next default values for new objects
//
#ifdef APSTUDIO_INVOKED
#ifndef APSTUDIO_READONLY_SYMBOLS
#define _APS_NEXT_RESOURCE_VALUE        130
#define _APS_NEXT_COMMAND_VALUE         32771
#define _APS_NEXT_CONTROL_VALUE         1009
#define _APS_NEXT_SYMED_VALUE           101
#endif
#endif

여기서 보면 제가 생성한 Radio Button 컨트롤의 ID는 "1005 ~ 1008" 으로 일정하게 생성이 되었습니다.

(여담으로 다음에 생성될 컨트롤은 1009번(_APS_NEXT_CONTROL_VALUE)이 됩니다.)



만약에 중간에 컨트롤이 하나가 끼어서

#define IDD_MFCTEST_DIALOG              102
#define IDR_MAINFRAME                   128
#define IDC_RADIO1                      1005
#define IDC_RADIO2                      1006
#define IDC_EDIT1                       1007	// <-- 끼어버린 컨트롤
#define IDC_RADIO3                      1008
#define IDC_RADIO4                      1009

이렇게 되어버렸다고 합시다.

이렇게 되면 Radio1 ~ Radio3 까지의 연결이 중간에 끊겨버린 것이지요.



해결 방법은 "Resource.h" 파일을 직접 수정하는 것입니다.

#define IDD_MFCTEST_DIALOG              102
#define IDR_MAINFRAME                   128
#define IDC_RADIO1                      1005
#define IDC_RADIO2                      1006
#define IDC_RADIO3                      1007
#define IDC_EDIT1                       1008	// <-- Radio 3번과 번호 스왑
#define IDC_RADIO4                      1009

하지만 이렇게 직접 리소스 파일을 수정할 때는 ID가 중복되지 않게 해야합니다.

잘못 ID가 꼬이거나 중복된 번호가 들어가게 되면 컨트롤이 꼬이기 때문이죠.



---

Radio Button 사용

Radio Button을 사용하기 위해서는 보통 "ON_CONTROL_RANGE" 라는 것을 사용합니다.

Check Box나 일반적인 Button의 경우에는 각각의 컨트롤에 "ON_CLICKED"와 같은 이벤트를 이용하여 관리하였다면

Radio Button의 경우에는 그룹으로 관리를 하기 때문에 각 그룹별로 하나의 Range로 관리하게 됩니다.

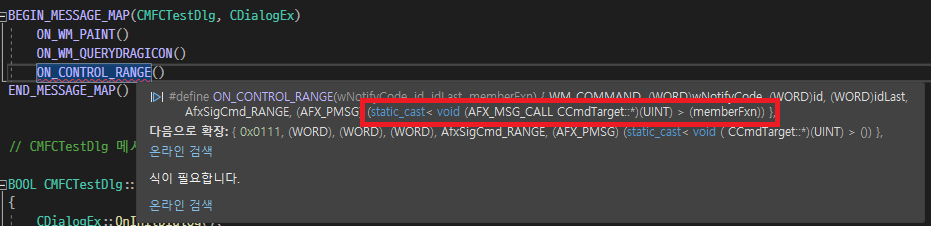

ON_CONTROL_RANGE 에는 4개의 인자가 들어가게 됩니다.

항목	설명
wNotifyCode	반응하게 되는 이벤트의 ID (예: BN_CLICKED)
id	컨트롤 할 그룹의 시작 컨트롤 ID
idLast	컨트롤 할 그룹의 끝 컨트롤 ID
memberFxn	컨트롤 할 때 사용할 함수 (메시지 핸들러 함수)



Message Map Macros (MFC)

이때 메시지 핸들러 함수는

UINT를 매개변수로 받은 void형 함수입니다.



그럼 한 번 사용해봅시다.

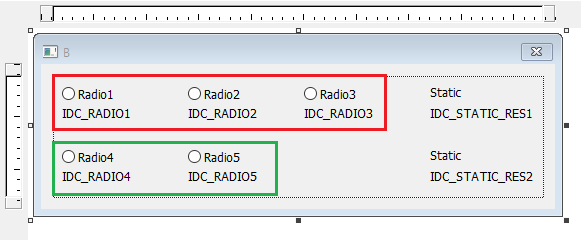

이렇게 두 개의 그룹으로 쪼갰습니다.

각 그룹 옆에는 선택한 결과를 표출하는 Static 을 각각 1개씩 두었습니다.



먼저 각 그룹에서 사용할 메시지 핸들러 함수를 각각 만들어 주겠습니다.

public:
	// Radio1 ~ Radio3 에서 사용할 메시지 핸들러 함수
	afx_msg void OnRangeRadioGroup1(UINT uID);
	// Radio4 ~ Radio5 에서 사용할 메시지 핸들러 함수
	afx_msg void OnRangeRadioGroup2(UINT uID);

먼저 헤더에 두 함수를 선언한 후에



/**
Radio1 ~ Radio3 에서 사용할 메시지 핸들러 함수
*/
void CMFCTestDlg::OnRangeRadioGroup1(UINT uID)
{
	switch (uID)
	{
		case IDC_RADIO1:
			SetDlgItemText(IDC_STATIC_RES1, _T("Radio 1"));
			break;
		case IDC_RADIO2:
			SetDlgItemText(IDC_STATIC_RES1, _T("Radio 2"));
			break;
		case IDC_RADIO3:
			SetDlgItemText(IDC_STATIC_RES1, _T("Radio 3"));
			break;
	}
}

/**
Radio4 ~ Radio5 에서 사용할 메시지 핸들러 함수
*/
void CMFCTestDlg::OnRangeRadioGroup2(UINT uID)
{
	switch (uID)
	{
		case IDC_RADIO4:
			SetDlgItemText(IDC_STATIC_RES2, _T("Radio 4"));
			break;
		case IDC_RADIO5:
			SetDlgItemText(IDC_STATIC_RES2, _T("Radio 5"));
			break;
	}
}

이렇게 각각의 함수를 선언해줍니다.



BEGIN_MESSAGE_MAP(CMFCTestDlg, CDialogEx)
	ON_WM_PAINT()
	ON_WM_QUERYDRAGICON()
	ON_CONTROL_RANGE(BN_CLICKED, IDC_RADIO4, IDC_RADIO5, &CMFCTestDlg::OnRangeRadioGroup2)
	ON_CONTROL_RANGE(BN_CLICKED, IDC_RADIO1, IDC_RADIO3, &CMFCTestDlg::OnRangeRadioGroup1)
END_MESSAGE_MAP()

그리고 이렇게 메시지 맵에 두 함수를 연결해 줍니다.



그리고 한 가지 더 해야 할 부분이 있는데

BOOL CMFCTestDlg::OnInitDialog()
{
	CDialogEx::OnInitDialog();

	SetIcon(m_hIcon, TRUE);
	SetIcon(m_hIcon, FALSE);

	((CButton*)GetDlgItem(IDC_RADIO1))->SetCheck(TRUE);		// <---
	((CButton*)GetDlgItem(IDC_RADIO4))->SetCheck(TRUE);		// <---

	return TRUE;
}

OnInitDialog 함수에서 초기 선택 값을 설정합니다.

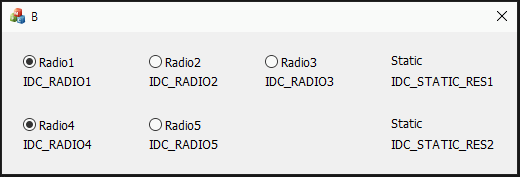

실행하여 봅시다.



초기값을 설정하는 이유?

이유가 있는데요.

우리는 Radio 버튼을 "변수"로 선언하여 사용하지 않았습니다.

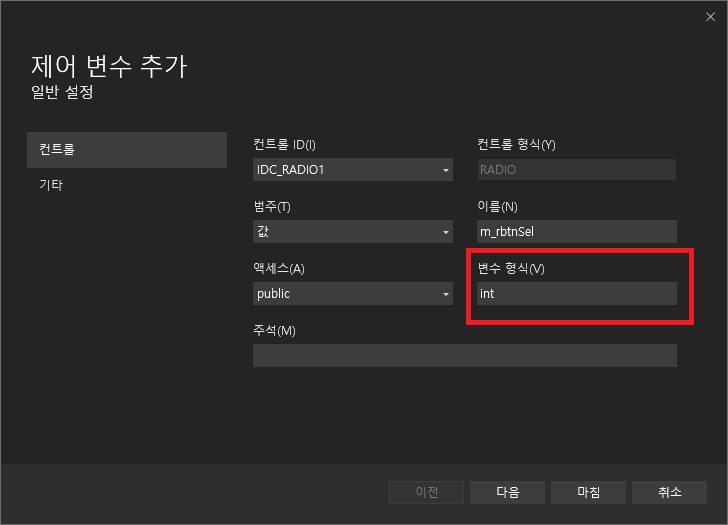

하지만 이렇게 변수 형식(int)으로 사용하는 방법이 있는데 이 방법으로 하면 초기값이 정해지게 됩니다.



그런데 위와 같이 변수 형식으로 하지않고 사용하게 되면 다음과 같은 일이 일어납니다.

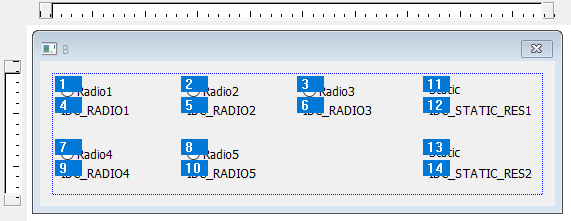

먼저 지금까지 잘 따라 했다면 프로그램 UI의 Tab 순서는 다음과 같이 됩니다.

Ctrl + D 를 누르면 Tab 순서를 볼수 있게 됩니다.

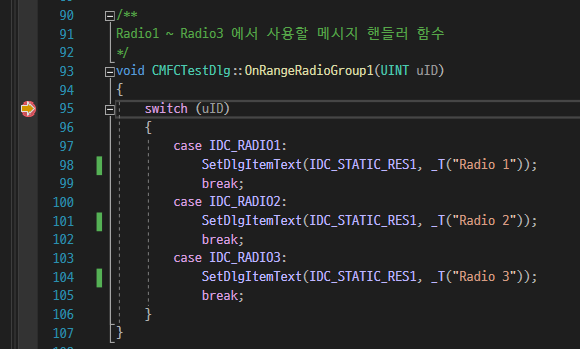

여기서 Radio 버튼에 첫번째 Tab이 부여가 되는데 이 상태에서 Radio1과 연결된 메시지 핸들러 함수에 디버깅을 찍어 봅시다.

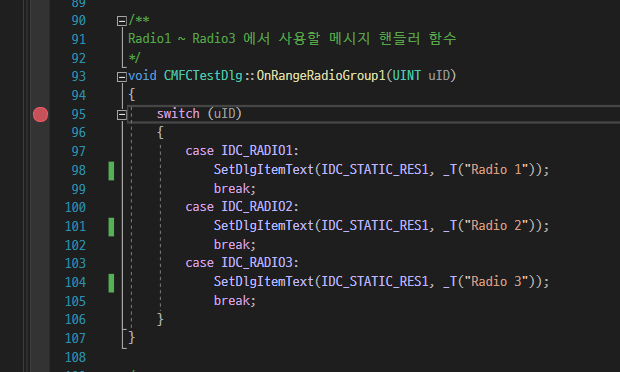

Switch 문 가장 처음에 디버깅을 찍고 F5를 눌러서 실행을 하면



프로그램을 시작하자마자 UI가 뜨지도 않았는데 바로 해당 메시지 핸들러 함수로 들어가게 됩니다.



원래 권장하지는 않지만 저 메시지 핸들러 함수에 AfxMessageBox와 같은 팝업기반의 동작을 넣게 된다면 바로 그 명령을 수행하게 되어버리는 것이지요.



하지만 OnInitDialog에서 미리 초기값을 설정하게 되면 바로 디버깅이 찍히지 않게 됩니다.

(어떠한 이유 때문인지는 잘 모르겠습니다...)

---

Radio Button의 일반 Button 형태 (Push-Like)

Radio Button도 Button 기반이기 때문에 버튼의 모양으로 사용할 수 있습니다.

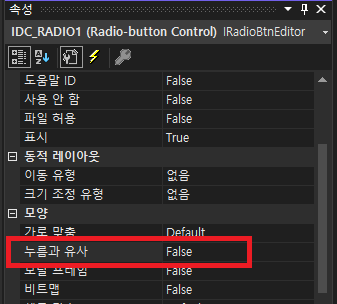

속성 중 "누름과 유사(Push-Like)" 입니다.

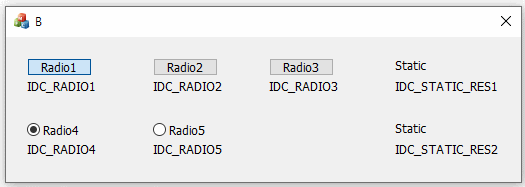

이렇게 일반 버튼처럼 변경됩니다.
